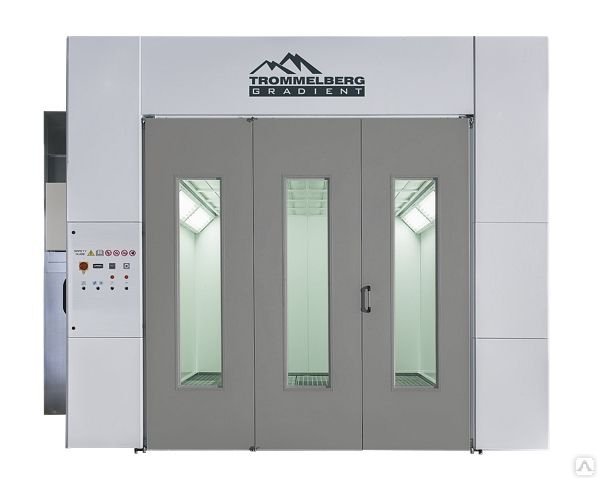

Покрасочная камера Trommelberg SB-7428, Италия
Покрасочная камера* 7х4х2.76 м производства Италии с комбинированным приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.
Особенности:
Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке
Ширина пленума составляет 80% от ширины кабины камеры, что способствует улучшению равномерности воздушного потока возле стен кабины, повышая тем самым качество подетальной окраски
Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника
Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ
4-ступенчатая очистка воздуха: входной карманный фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)
Освещенность в кабине превышает 1500 люкс.
Соответствует Дерективам Евросоюза (СE) и техническим регламентам Таможенного Союза (EAC)
Окрасочная камера произведена в соответствии со следующими директивами и стандартами:
2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
2006/95/CE, Директива ЕС по низковольтному оборудованию;
Директива EMC 2004/108/CE по электромагнитной совместимости.
Кабина, пленум и освещение:
Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич-панелей, изготовленных из оцинкованного металла и соединенных между собой замками "шип-паз". Кабина изнутри и снаружи окрашена в белый цвет.
Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85.
В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.
Полы и напольные фильтры:
Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 370 мм.
Полностью решетчатый пол перекрыт оцинкованными решетками с несущей способностью в 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
Подо всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая структура фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.
Агрегаты / вентиляторы / теплообменник
Камера оснащена двумя центробежными вентиляторами со взрывобезопасными электродвигателями мощностью 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманный фильтр класса ЕU4.
Моторы и приточного и вытяжного вентиляторов оснащены системой плавного пуска, благодаря чему экономится их ресурс.
Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией (частичным воздухообменом), а также ручную регулировку давления воздуха в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.
Пульт управления:
Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.
Устройства безопасности:
Камера оснащается следующими устройствами безопасности:
Термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха
Манометром с цветной шкалой для отображения давления воздуха в кабине камеры
Устройством блокировки на линии подачи сжатого воздуха.
Опции:
Комплект из 4-х светильников угловой установки, общ. мощностью 928Вт, арт. CL4458
Комплект из 2-х заездных рамп, арт. RMP28E
Газовая горелка взамен дизельной.
В комплекте поставки:
полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
стеновые панели толщиной 40 мм;
металлическое основание высотой 360 мм;
основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала, 2700х2700 мм;
боковая дверь для персонала 650х2000 мм с безопасным остеклением;
8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
4-ходовой теплообменник;
дизельная горелка Riеllo RG4S;
2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками;
электродвигатели с системой плавного пуска;
ручная заслонка для регулировки давления в кабине;
комплект воздушных фильтров;
пульт управления "Еasy Control" с сигнализацией;
угловая полочка для инструментов;
верхняя подвижная штанга для подвешивания деталей;
манометр с цветной шкалой для контроля давления в кабине;
блокировка подачи сжатого воздуха в кабину;
термостат безопасности с ручным перезапуском;
датчик минимального давления.
* окрасочно-сушильная камера показана без металлического основания.
Вес брутто: 2500 кг
Место 1 (ДхШхВ): 4100х1160х2150 мм
Место 2 (ДхШхВ): 2150х1150х2150 мм
Место 3 (ДхШхВ): 1450х900х1900 мм
Место 4 (ДхШхВ): 1400х900 мм
Место 5 (ДхШхВ): 1050х800х2550 мм
Характеристики:
Размеры кабины, мм 7000х4000х2760
Габариты, мм 7006х5556х3400 (наружные)
Воздухообмен, м³/час макс. 24000
Тепловая мощность, кВт 220
Мощность двигателя привода вентилятора, кВт 1х7.5 (приток)
Мощность двигателя привода вентилятора, кВт 1х7.5 (вытяжка)
Мощность освещения, Вт 1865
Освещенность, лк > 1500
Макс. потребляемая мощность, кВт 17
Электропитание 3 ф. х 380 В/50 Гц
Страна
Италия
Производитель
Trommelberg
