Станок для правки дисков Сибек Лидер, 380V, мотоциклетные диски до 19"
Бесплатная доставка станка в крупные города Центрального региона России!
Особенности и функционал:
Восстановление и ремонт деформированных легкосплавных мотоциклетных дисков - одна из востребованных услуг среди любителей мототехники. Покупка нового диска – довольно дорогое удовольствие. Поэтому порой просто невозможно купить новый диск, и встает вопрос, как произвести качественный ремонт деформированных колесных дисков мотоцикла. Сегодня такой ремонт возможен с помощью стенда для правки деформированных легкосплавных мотоциклетных дисков Лидер, особенностью конструкции которого является наличие двух гидроцилиндров.

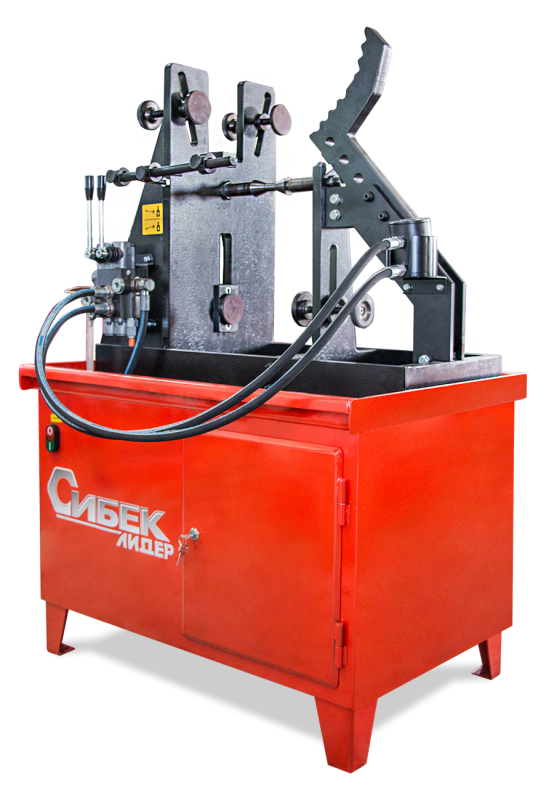

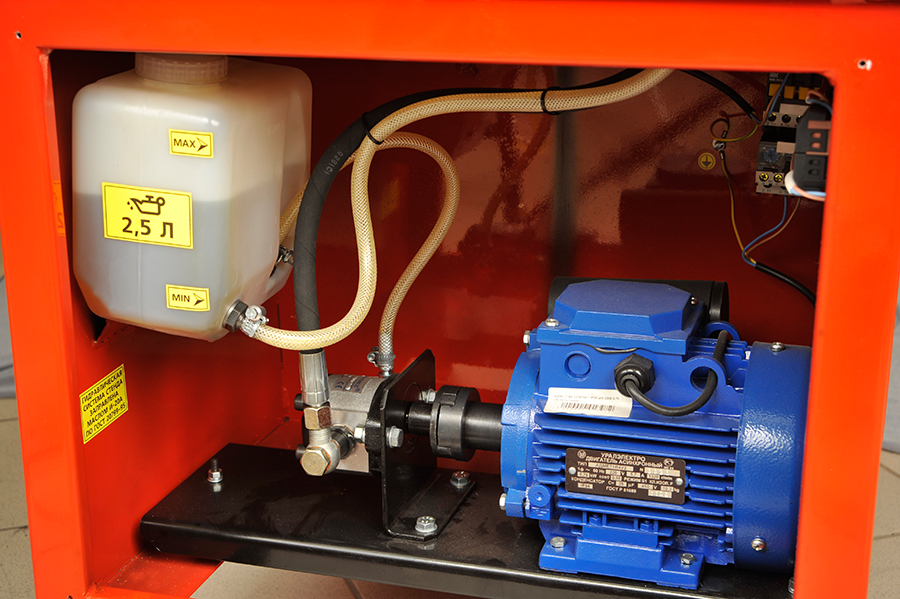

Конструктивно стенд для правки дисков «Лидер» представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлическом корпусе, установленном на четыре опоры, обеспечивающих устойчивость стенда в целом. Корпус стенда представляет из себя металлический ящик с защитно-декоративным покрытием, внутри которого размещены гидростанция и инструментальный шкаф. Инструментальный шкаф представляет собой выдвижной ящик, используемый для хранения рихтующих насадок и сменных штоков переносного гидроцилиндра, а также других инструментов, применяемых в повседневной работе. На лицевой стороне кронштейна расположен указатель биения. Указатель биения представляет собой стержень с мерной шкалой и с двумя подвижными указателями для определения размера и места биения.

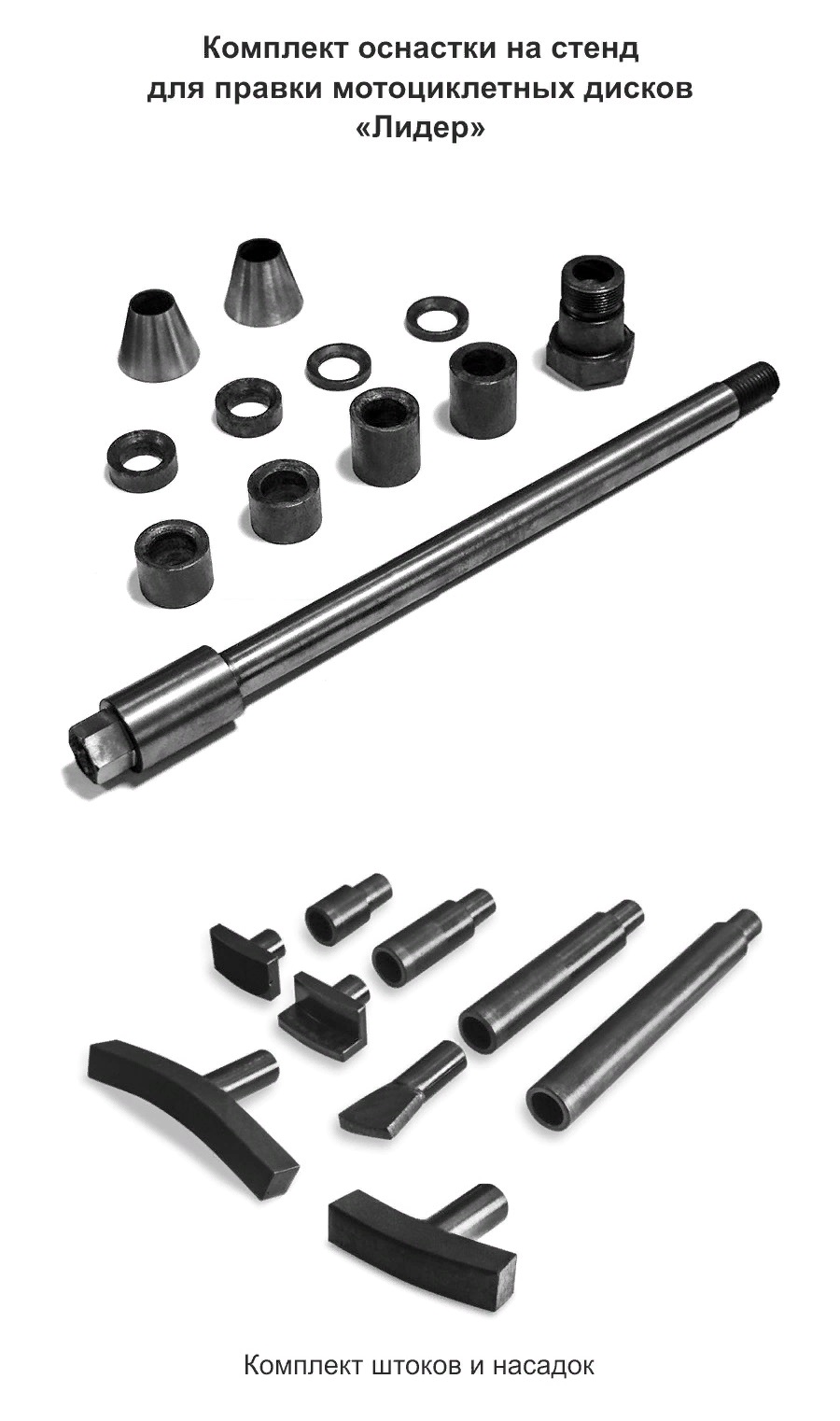

Установка диска на стенд осуществляется на ось, входящей в комплект стенда совместно с коническими (центрирующими) втулками и набором цилиндрических (выравнивающих) втулок. Выравнивание положения диска относительно вертикальной стойки, с целью удобства работы, осуществляется установкой необходимого количества цилиндрических втулок на ось. После выравнивания положения диска ось вворачивается в гайку, закреплённую на стойке и дополнительно крепится хомутом.
Для правки радиального биения диска необходимо выбрать зону правки, зафиксировать диск подвижными винтовыми упорами и в зависимости от типа повреждения произвести соответствующий вид правки мобильным гидроцилиндром. Опорой мобильного гидроцилиндра могут служить: непосредственно нижняя опора, подвижный угловой упор и переустанавливаемый упор на вертикальной стойке.
Правка торцевого биения посадочных поверхностей дисков (восьмерки) осуществляется при помощи стационарного гидроцилиндра, расположенного на вертикальной стойки стенда.
Технические характеристики:
Размер ремонтируемых дисков, диаметр посадочной полки в дюймах от 10 до 19 включительно
Напряжение питания, В 380±10%
Потребляемая мощность, кВт 0,55
Рабочее давление в гидросистеме, кгс/кв.см 100
Максимальное усилие, развиваемое рабочим цилиндром, Н 37000
Рабочий ход штока рабочего гидроцилиндра, мм 30
Усилие, развиваемое рабочим гидроцилиндром, H 27000
Рабочий ход штока стационарного гидроцилиндра, мм 70
Габаритные размеры, мм 610х865х1200 (1320)*
Вес нетто,кг 173
Вес брутто, кг 206
Степень защиты оболочки, IPXO
Класс защиты от поражения электрическим током, I
* - размер в скобках, с установленным упором на струбцине
Страна
Россия
Производитель
Сибек
