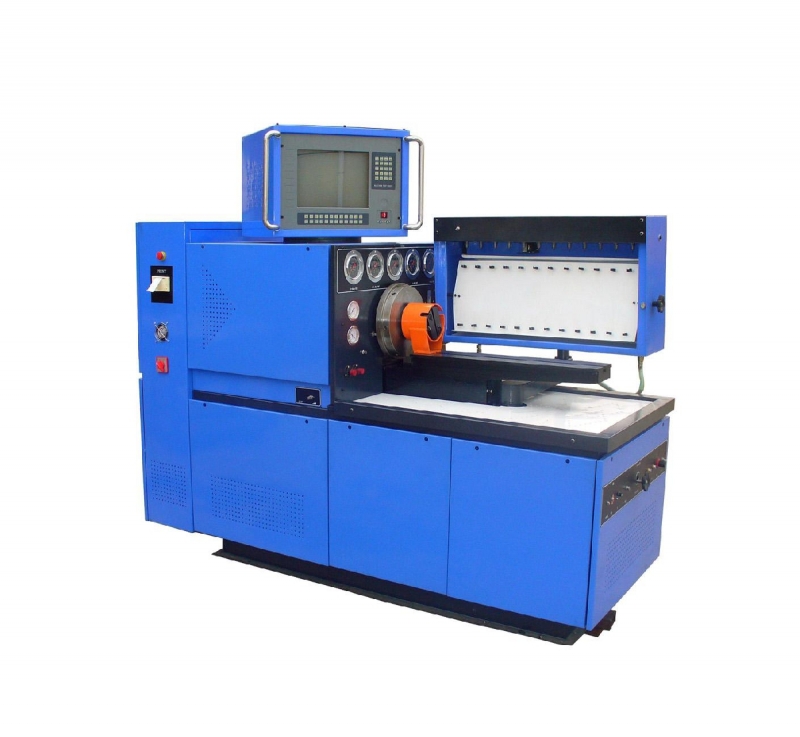

Стенд для регулировки ТНВД 10-05Э
Стенд для регулировки ТНВД производства ЯМЗ, ЯЗДА, ЯЗТА, ТМЗ, АЗПИ, НЗТИ, BOSCH, ZEXEL, DENSO и прочих.
Дизельный топливный стенд модели 04К применяется для регулировки топливной аппаратуры импортных и отечественных производителей для грузовой и легковой техники, 12 секционный, мощность привода 15 кВт в комплектации с прибором для регулировки дизельных форсунок КИ-562.
Применение данного оборудования на ремонтных участках современных автосервисов и автотранспортных предприятий на сегодняшний день очень актуально в свете расцвета производства автомобилей как легковых так и грузовых с дизельными двигателями различных типов впрыска дизельного топлива: механические, механические с электронным управлением, CommonRail, насос-форсунки.
Данный стенд ТНВД служит неким фундаментом и основой для любого топливного участка, все что будет дополнительно приобретено для работы послужит дополнительными техническими возможностями и дополнительным источником заработка для собственника. Определитесь с теми видами топливной аппаратуры, с которыми Вы собираетесь работать и специалисты нашей компании подготовят Вам соответствующую дополнительную комплектацию.
Стенд для регулировки ТНВД применяется для испытания топливных насосов высокого давления следующих производителей:
- ЯМЗ (Ярославский моторный завод),
- ЯЗДА (Ярославский Завод Дизельной Аппаратуры),\
- ЯЗТА (Ярославский Завод Топливной аппаратуры),
- ТМЗ (Тутаевский Моторный завод),
- АЗПИ (Алтайский завод прецизионных изделий),
- НЗТИ (Ногинский Завод Топливной аппаратуры),
- BOSCH,
- ZEXEL,
- DENSO
- Прочие.
При соответствующей комплектации применяется для работы как с легковыми так и с грузовыми ТНВД.
Технические особенности:
- мощный электродвигатель – 15кВт;
- асинхронный преобразователь частоты;
- источник постоянного питания с разными напряжениями 12 и 24В;
- встроенный ротаметр (для проверки производительности топливных насосов низкого давления);
- система термостабилизации;
- тахосчетчик (монитор 15″, TOUCH-screen);
- 12 секций для проверки с двумя видами стеклянных колб разного объема;
- укомплектован датчиком контроля хода рейки рядных топливных насосов;
- богатая комплектация с кронштейнами под разные виды топливных насосов, с топливными трубками, переходниками, муфтами и фланцами;
- в комплект поставки входит 15 шт. стендовых форсунок;
- в комплект поставки входит прибор для проверки дизельных форсунок КИ-562;
- в комплект поставки входит встроенный пневмотестер;
- в комплект поставки входит станция смазки;
- в комплект поставки входит стробоскоп;
- в комплект поставки входит прибор контроллер 3810 для работы с ТНВД с электронным управлением рядного типа Р.
Какие параметры регулируются на данном оборудовании:
- производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
- частота вращения вала в момент начала действия регулятора;
- частота вращения вала в момент прекращения подачи топлива;
- давление, при котором происходит открытие клапанов;
- угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса.
- диагностика угла начала и конца впрыска топлива;
- диагностика муфты опережения впрыска топлива и ее параметров.
Технические характеристики:
Технические характеристики:
Дизельный топливный стенд модели 04К применяется для регулировки топливной аппаратуры импортных и отечественных производителей для грузовой и легковой техники, 12 секционный, мощность привода 15 кВт в комплектации с прибором для регулировки дизельных форсунок КИ-562.
Применение данного оборудования на ремонтных участках современных автосервисов и автотранспортных предприятий на сегодняшний день очень актуально в свете расцвета производства автомобилей как легковых так и грузовых с дизельными двигателями различных типов впрыска дизельного топлива: механические, механические с электронным управлением, CommonRail, насос-форсунки.
Данный стенд ТНВД служит неким фундаментом и основой для любого топливного участка, все что будет дополнительно приобретено для работы послужит дополнительными техническими возможностями и дополнительным источником заработка для собственника. Определитесь с теми видами топливной аппаратуры, с которыми Вы собираетесь работать и специалисты нашей компании подготовят Вам соответствующую дополнительную комплектацию.
Стенд для регулировки ТНВД применяется для испытания топливных насосов высокого давления следующих производителей:
- ЯМЗ (Ярославский моторный завод),
- ЯЗДА (Ярославский Завод Дизельной Аппаратуры),\
- ЯЗТА (Ярославский Завод Топливной аппаратуры),
- ТМЗ (Тутаевский Моторный завод),
- АЗПИ (Алтайский завод прецизионных изделий),
- НЗТИ (Ногинский Завод Топливной аппаратуры),
- BOSCH,
- ZEXEL,
- DENSO
- Прочие.
При соответствующей комплектации применяется для работы как с легковыми так и с грузовыми ТНВД.
Технические особенности:
- мощный электродвигатель – 15кВт;
- асинхронный преобразователь частоты;
- источник постоянного питания с разными напряжениями 12 и 24В;
- встроенный ротаметр (для проверки производительности топливных насосов низкого давления);
- система термостабилизации;
- тахосчетчик (монитор 15″, TOUCH-screen);
- 12 секций для проверки с двумя видами стеклянных колб разного объема;
- укомплектован датчиком контроля хода рейки рядных топливных насосов;
- богатая комплектация с кронштейнами под разные виды топливных насосов, с топливными трубками, переходниками, муфтами и фланцами;
- в комплект поставки входит 15 шт. стендовых форсунок;
- в комплект поставки входит прибор для проверки дизельных форсунок КИ-562;
- в комплект поставки входит встроенный пневмотестер;
- в комплект поставки входит станция смазки;
- в комплект поставки входит стробоскоп;
- в комплект поставки входит прибор контроллер 3810 для работы с ТНВД с электронным управлением рядного типа Р.
Какие параметры регулируются на данном оборудовании:
- производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
- частота вращения вала в момент начала действия регулятора;
- частота вращения вала в момент прекращения подачи топлива;
- давление, при котором происходит открытие клапанов;
- угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса.
- диагностика угла начала и конца впрыска топлива;
- диагностика муфты опережения впрыска топлива и ее параметров.
Технические характеристики:
| Наименование модели стенда ТНВД | 10-05Э |
| Тип | Стационарный |
| Количество одновременно испытываемых секций высокого давления | 12 |
| Диапазон воспроизведения величин: | |
| Частоты вращения приводного вала, мин | 70…3000 |
| Отсчёта числа циклов, цикл | 50…9999 |
| Цикловой подачи топлива, мм³/цикл | 0…250 |
| Температуры топлива, ˚С | 20…45 |
| Углов начала нагнетания (впрыска) топлива, градус | 0…360 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус | 10…0…10 |
| Давления топлива, Мпа | 0…3 |
| Давления воздуха, Мпа | 0…30 |
| Давления воздуха, бар | 0…2,5 |
| кгс/см² | 0…2 |
| Объём измерительных сосудов топлива СТА, мл | 2…40 |
| Пределы допускаемых отклонений измеряемых величин: | |
| Частоты вращения приводного вала в интервале: от 70 до 800 мин־¹, мин־¹ | ±2 |
| Частоты вращения приводного вала в интервале: свыше 800 мин־¹, % | ±0,25 |
| Отсчёта числа циклов, цикл | ±1 |
| Цикловой подачи топлива, % | ±1 |
| Температуры топлива, ˚С | ±2 |
| Углов начала нагнетания (впрыска) топлива, градус | ±0,25 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус | ±0,5 |
| Пределы погрешности измерения (характеристика приборов): | |
| Частоты вращения приводного вала, мин־¹ | ±1 |
| Отчёта числа циклов, цикл | ±1 |
| Цикловой подачи топлива, мл/1000 циклов | ±1 |
| Температуры топлива, ˚С | ±1 |
| Углов начала нагнетания (впрыска) топлива, градус | ±1 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус | ±0,5 |
| Давления топлива в интервале: | |
| 0,1…0,6 М Па | ±0,015 |
| 1…6 кгс/см² | ±0,15 |
| 0,6…3,0 | ±0,1 |
| 6…30 кгс/см² | ±1,0 |
| Давления воздуха, Мпа | |
| кгс/см² | ±0,15 |
| Вместимость баков (обеспечивается конструкцией): | |
| Для топлива, л | 40 |
| Для грязного топлива, л | 10 |
| Напряжение сети питания, В | 380 |
| Частота тока, Гц | 50 ±1 |
| Установленная мощность: | |
| Двигателя электропривода, кВт | 15 |
| Электродвигателя топливной системы, кВт | 1,1 |
| Нагревателя, кВт | 1,5 |
| Общая потребляемая мощность, кВт | 13 |
| Габаритные размеры, мм | 1760×800×1925 |
| Масса, кг | 640 |
| Количество обслуживающего персонала, чел. | 1 |
 |  |  |
| Кронштейн для установки рядных ТНВД (2шт.) | Кронштейн для установки рядных ТНВД Типа PE…ZW… (M); PE…Z; PE…ZV; P9…(Z). (2шт.) | Кронштейн для установки рядных ТНВД Типа PE…A; P7… (A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma. (2шт.) |
 |  |  |
| Кронштейн для установки рядных ТНВД PEP…800; PE…B; P10… (B). (2шт.) | Кронштейн для установки рядных ТНВД PE…P (2шт.) | Переходной фланец для крепления ТНВД PES MW; PES…A; PES…M; P7…F; EP-VA; NP-PEA Zexel. (1шт.) |
 |  |  |
| Колонный прижим для установки насосов на накладках (1шт.) | Угловой кронштейн для установки ТНВД фланцевого крепления (1шт.) | Переходной фланец для крепления ТНВД PES…AS151/155; S 418; PES…M;VE…F…L19. (1шт.) |
 |  |  |
| Сменные кольца к переходному фланцу
Ø46мм EP/VA; Ø85мм PES Ø50мм — EP/VM; EP/VA; NP/VE; VE..F Ø68мм CMS Sigma; CMX Sigma; EP/VA; P7… (A); NP-VE…A Zexel (3шт.) | Кронштейн крепления ТНВД КамАЗ (2шт.) | Кронштейн крепления ТНВД ЯМЗ, УТН (1шт.) |
 |  |  |
| Топливопровод нагнетательный. (1шт.) | Топливопровод низкого давления. (1шт.) | Переходные муфты (3шт.) |
 |  |  |
| Установочные штуцера и наконечники для топливопроводов | Стендовая форсунка с трубопроводом высокого давления (15шт.) | Мерная колба. (24шт.) |
 |  |  |
| Стробоскоп (1шт.) | Руководство по ремонту ТНВД КАМАЗ – 1шт.
Руководство по ремонту ТНВД BOSCH VE – 1шт. Руководство по ремонту ТНВД отечественных автомобилей – 1шт. | КИ-562 Прибор для проверки и регулировки дизельных форсунок |
 |  | |
| Программное обеспечение | PE-3810 Дизель-тестер для регулировки рядных ТНВД |
Технические характеристики:
| Длина | 1760 мм |
| Ширина | 800 мм |
| Высота | 1925 мм |
| Вес | 640 кг |
| Мощность | 13 кВт |
| Напряжение сети | 380 В |
Страна
Россия
