Cтенд для диагностики и чистки форсунок Launch ISSA DH60A+
Cтенд для диагностики и чистки форсунок ISSA DH60A+

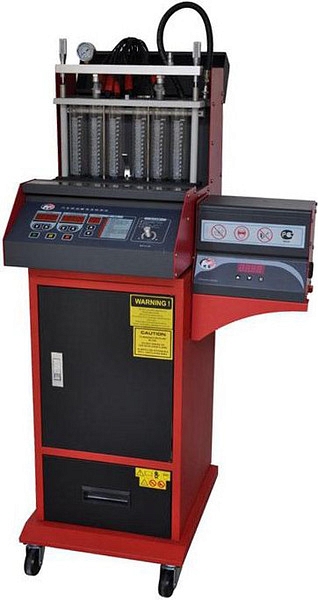

Стенд DH60A+ на 6 форсунок для тестирования, ультразвуковой очистки и обратной промывки инжекторов с микропроцессорным управлением, УЗ-ванной, светодиодным дисплеем и пультом управления, уставленный на подкатной тумбе.
В отличии от предыдущей модели DH60, в данной версии DH60A+ ультразвуковая ванна вынесена отдельно от основной установки и прикручена с боку тумбы. Ванна имеет больший объем, что позволяет использовать ее не только для промывки форсунок , но и для различных узлов и агрегатов. Управление УЗ ванной так же вынесено отдельно с основного блока, непосредственно на блок ванны. Перенос обуславливался так же тем, что при варианте со встроенной ванной, жидкость для промывки, являясь достаточно агрессивной средой, попадая на корпус основного блока установки разъедала его иногда приводя к неприятным последствиям.
В остальном это также хорошо зарекомендовавшая себя в течении многих лет на Российском рынке модель ультразвуковой промывки форсунок.
- Экономичный вариант стенда для большинства моделей автомобилей и большинства типов инжекторов
- Стеклянные цилиндры с подсветкой для визуальной проверки работы одновременно до 6 инжекторов
- Тестирование инжекторов путем имитации различных режимов работы двигателя
- Возможность настройки режимов работы
- Функция тестирования на наличие утечки
- 70-Вт генератор ультразвука
- Встроенная в верхнюю часть корпуса ультразвуковая ванна
- Функция обратной промывки инжекторов
- Электронная настройка давления тестовой жидкости
- Функция защиты насоса от избыточного давления
- Высокопроизводительный и стабильный в работе жидкостной насос SIEMENS
- Автоматический слив тестовой жидкости
- Автоматическая поддержка заданного уровня давления тестовой жидкости
- Встроенный указатель уровня тестовой жидкости
- Дисплей и микропроцессорная система управления
- Пульт управления всеми функциями с 9-ю кнопками
Функциональность стенда для тестирования и ультразвуковой очистки:
- Как процедура диагностики, так и процедура очистки управляется микропроцессором, включая тестирование на наличие утечек и загрязнений, вызванных попаданием твердых частиц, формы и угла распыления инжектора.
- Устройство также может контролировать количество и пропорциональность распыления топлива при различных режимах работы двигателя.
- Режим работы отображается соответствующим индикатором с номером режима и дублируется соответствующим числом на цифровом дисплее, что делает эксплуатацию устройства легкой и удобной.
- С помощью мощного ультразвукового излучения (70 Вт) можно производить одновременную очистку нескольких инжекторов. С помощью ультразвуковых колебаний также можно очищать держатель инжектора.
- Вы можете настраивать время тестирования, длительность и количество импульсов впрыска, мин. цикл очистки в пределах допустимого диапазона.
- Запатентованный составной держатель и основной держатель применяются для инжекторов с боковой подачей топлива для транспортных средств, произведенных в США, Японии и Европе
- Уровень тестовой жидкости можно увидеть напрямую по соответствующему указателю, тестовая жидкость может использоваться повторно.
- Возможна регулировка рабочего давления тестовой жидкости.
- Все основные компоненты имеют гарантированное качество.
- Яркая люминесцентная подсветка тестовых цилиндров делает удобным наблюдение за работой инжекторов.
Режимы тестирования:
1. Ультразвуковая очистка: очистка игольчатого клапана инжектора.
2. Тестирование при 750 об/мин (холостой ход): имитация работы инжектора и значение распределения при указанных оборотах двигателя.
3. Тестирование при средней скорости и 4000 об/мин: имитация работы инжекторов значение распределения при указанных оборотах двигателя.
4. Тестирование при высокой скорости и 7500 об/мин: имитация работы инжекторов и значение распределения при указанных оборотах двигателя.
5. Тестирование при ускорении: имитация работы инжектора и значение распределения при нажатии педали газа.
6. Тестирование при смене режимов: имитация работы инжекторов и значения распределения при смене режимов работы двигателя в последовательности «малые обороты/средние обороты/высокие обороты/ускорение».
7. Проверка на наличие утечки при давлении 0.3МПа
8. Тестирование на холостом ходу с предварительной установкой количества импульсов впрыска (0-9900 имп.): имитация работы инжекторов и значение распределения при работе двигателя на холостом ходу и заданном количестве импульсов впрыска.
9. Тестирование на среднем ходу с предварительной установкой количества импульсов впрыска (0-9900 имп.): имитация работы инжекторов и значение распределения при работе двигателя на средних оборотах и заданном количестве импульсов впрыска.
10. Тестирование на высоком ходу с предварительной установкой количества импульсов впрыска (0-9900 имп.): имитация работы инжекторов и значение распределения при работе двигателя на высоких оборотах и заданном количестве импульсов впрыска.
11. Обратная промывка: промывка инжектора противотоком и очистка от загрязнений и отложений сажи.
12. Очистка без разборки: очистка инжекторов вместе с топливной рампой без разборки от загрязнений и нагара.
Технические характеристики ультразвукового стенда ISSA DH60:
- Диапазон настройки числа оборотов двигателя: 0-7500 об/мин
- Настройка количества импульсов впрыска: 0-9900 с шагом 100
- Настройка длительности импульсов впрыска: 0-20.0 мсек с шагом 0.1 мсек
- Настройка времени очистки: 0-10 мин
- Настройка давления тестовой жидкости в системе: 0-0.5 МПа
- Объем резервуара для тестовой жидкости: 2000 мл
- Мощность ультразвукового излучения: 70 Вт (работа с перерывами)
- Частота ультразвукового излучения: 28кГц±0.5кГц
- Объем тестового цилиндра: 140 мл
- Точность воспроизведения объема цилиндра: 0.2 мл
- Внешние габариты: 380х485х470 мм (без тумбы)
- Вес: 30 кг
Комплект поставки стенда ISSA DH60+
- Установка ISSA DH60
- Ультразвуковая ванна
- Базовый комплект адаптеров
- Дополнительный комплект адаптеров для промывки без снятия форсунок (АКЦИЯ)
- Тумба на колесах с двумя отсеками
Упаковочная информация:
- Упаковочные габариты 590×540×500
- Вес в упаковке 38 кг
Дополнительный комплект адаптеров для промывки без снятия форсунок - в подарок!
